Описание
Панель управления трюмной помпой.
Панель содержит:
трёхпозиционный выключатель Вкл-Выкл-Вкл, с сигнальной лампой включения;
световую и звуковую сигнализацию наличия воды в трюме;
плавкий предохранитель.
Режимы работы:
автоматический, фиксируемый;
ручной, фиксируемый;
выключена.

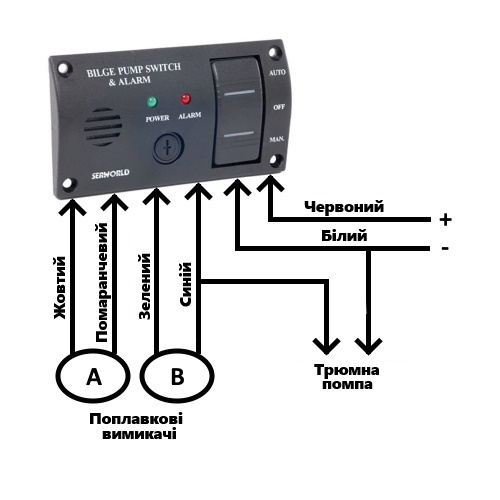

Сигнал на панель подаётся с двух поплавковых выключателей:
выключатель А устанавливается на 20 мм выше уровня установки трюмной помпы;
выключатель аварийной сигнализации В устанавливается примерно на 200 мм выше выключателя А.
Панель изготовлена из алюминия.
Панель, с тыльной стороны, оснащена защитным кожухом.
Питание 12 / 24 В.
Габаритные размеры:
высота 68,5 мм;
ширина 120 мм.
