Описание

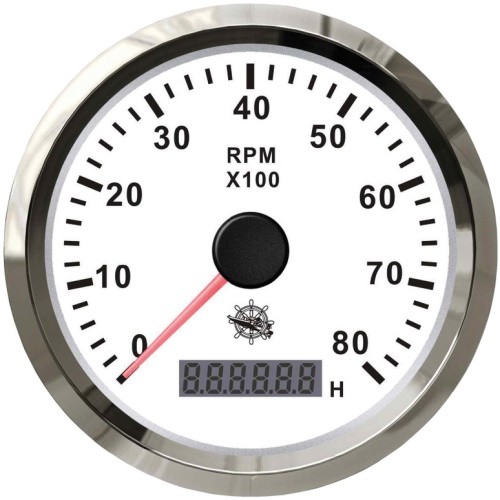

Тахометр с счётчиком моточасов.
Шкала тахометра от 0 до 8000 об/мин (RPM).
Прибор оснащён жидкокристаллическим дисплеем счётчика моточасов.
Индикация данных производится только во время работы мотора.
Циферблат подсвечивается жёлтым, или красным светом.
Прибор адаптирован под большинство 2-х и 4-х тактных подвесных двигателей, оснащенных генератором.

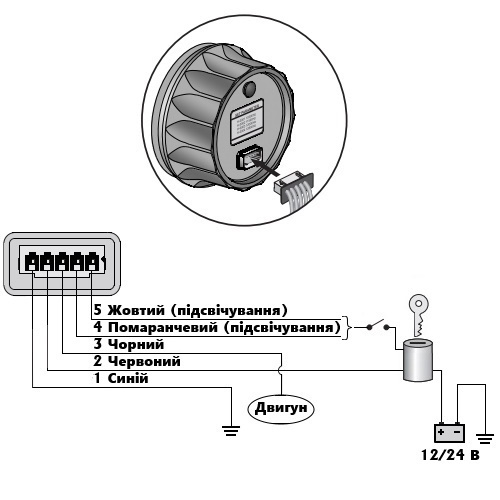

Подключение тахометра к генератору осуществляется к специальной клемме генератора W.
Если клемма W в генераторе отсутствует, то её следует вывести самостоятельно.
Для этого:
снимите заднюю крышку генератора;
найдите три провода, идущие от основной обмотки к диодному мосту;
припаяйте дополнительный провод к любому из этих трёх выводов диода;
выведите этот провод наружу через изолированное отверстие в корпусе.
Это и будет контакт W генератора.
Питание 12 / 24 В.

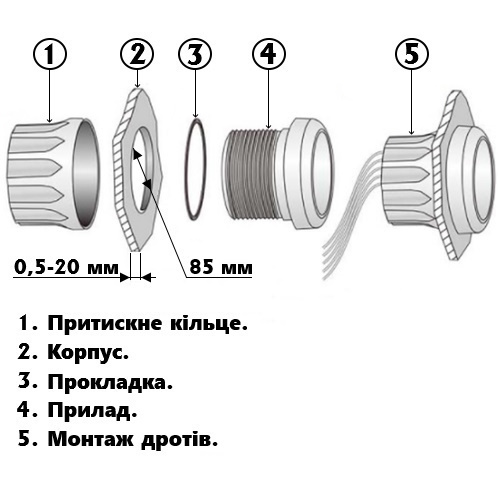

Исполнение – врезное.
Рамка (безель) изготовлена из нержавеющей стали, зеркальной полировки.
Цвет циферблата белый.
Габаритные размеры:
диаметр врезного отверстия 85 мм (3-1/4″);
наружный диаметр (безеля) 96 мм;
глубина врезки 55 мм.
